H三层别墅图纸109

admin · 发表于 2023-11-4 17:50:43

本户型为三层独栋别墅，钢混框架结构，总建筑面积359.42平米，占地面积131.1平米，建筑檐口高度11.0米。一层层高3.9米，2-3层3.3米。第一层设有门廊、客厅、老人房、厨房、餐厅、储藏间、卫生间2间、洗手间、品茶室；二层设有主卧室、客厅、卫生间1间、洗衣房、淋浴房、卧室2间、1个大阳台；三层设有2间卧室、屋面露台、卫生间1间、家庭活动室1间。

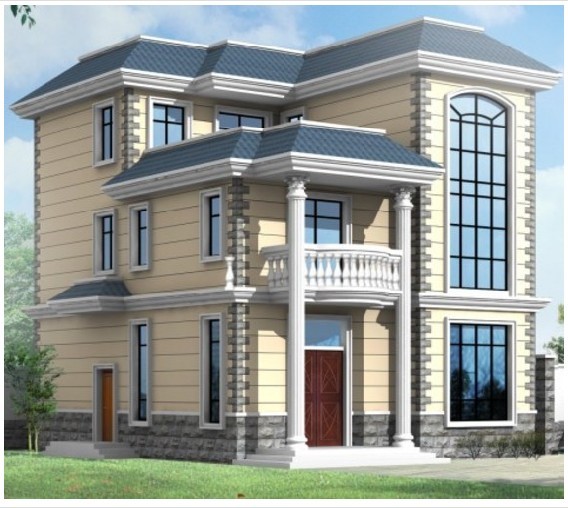

本户型采用坡屋面，西班牙孔雀蓝波形瓦，外观、造型简洁大方，色彩明快，整体平面布局紧凑、功能分区合理，房间尺度设计适宜，空间利用率高。

说明：本施工图是用autocad2008+天正建筑8.0工具设计，查看时需要有天正插件，否则数据及里面的布局是看不到的。

门前宽10米*进深13.5米
